2-String-PV-Kombinationsbox

Produktdetails:

Herkunftsort: Anhui, China
Markenname: SUNEVER
Modellnummer: SWHL-02

Zahlung und Versand AGB:

Min Bestellmenge: 10 Stück
Preis: $45.00/pieces 10-49 pieces
Verpackung Informationen: Fabrikpreis 500v 6 String PV-Kombinatorboxen 6 in 1 aus 125a Überspannung Blitzschutz PV-Kombinatorb
Bestpreis Kontakt

Detailinformationen
Garantie: 5 Jahre Gleichspannungsschalter: 63A/125A
DC-Sicherungen: 32a Verpackung: Karton
Stromspannung: 500VDC Wasserdichter Grad: IP55

Produkt-Beschreibung

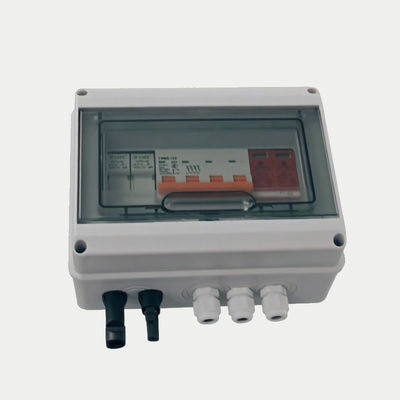

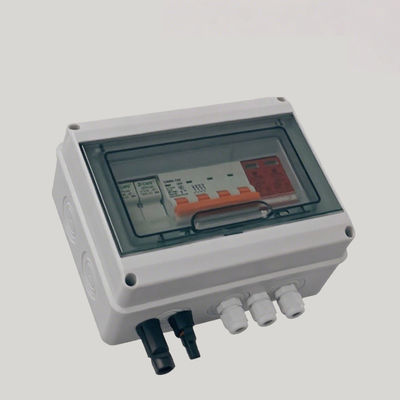

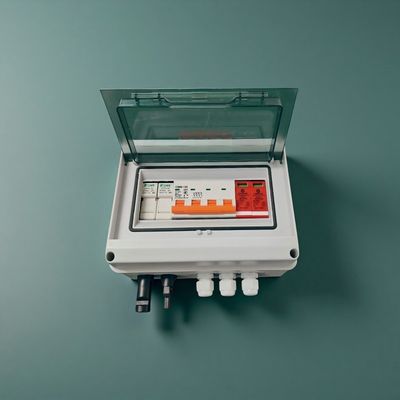

SUNWAY SWHL-4 Photovoltaik-Kombinationsbox Produktdetails

Produktübersicht

Die SUNWAY SWHL-4 PV Combiner Box ist speziell für fotovoltaische (PV) Stromerzeugungssysteme im Netz und außerhalb des Netzes konzipiert.Optimierung der Systemstruktur und Verbesserung der Zuverlässigkeit bei gleichzeitiger umfassender Absicherung von PV-Panels und Wechselrichtern.

Haupteigenschaften und Funktionen

  1. Konvergenz von PV-Arrays
    • Wird effizient kombiniert, indem bis zu 4 Photovoltaik-Arrays eingesetzt werden, wodurch die Verbindung zum Wechselrichter optimiert wird.
  2. Drei-Schicht-Schutzsystem
    • Blitz- und Überspannungsschutz: Ausgestattet mit einem speziellen Hochspannungsblitzschutz zum Schutz vor vorübergehenden Spitzen.
    • Kurzschluss- und Überstromschutz: Integriert Gleichspannungssicherungen (15A pro Array) und einen 63A-Schaltkreislauf, um Schäden durch Fehlströme zu vermeiden.
    • Überspannungsschutz: Überwachung und Abmilderung von Spannungsspannen zum Schutz der nachgelagerten Anlagen.
  3. Systemoptimierung
    • Verringert die Kabelverbindungen, vereinfacht die Wartung und sorgt dafür, dass das PV-System mit maximaler Effizienz arbeitet.

Technische Spezifikation

Parameter Wert
Modell SWHL-4
Max. Anzahl der angeschlossenen PV-Arrays 4
Max. Eingangsstrom pro Array 15A
Gesamteinlassstrom 63A
Max. Eingangsspannung pro Array 500 V
Max. Ausgangsspannung 500 V
Schutzgrad IP65 (staubdicht und wasserdicht)
Betriebstemperatur -30°C bis +70°C
Relative Luftfeuchtigkeit 0·95% (nicht kondensierbar)
Kühlmethode Natürliche Kühlung
Blitzschutz Ja (Überspannungsschutzmodul)
Abmessungen 8.66 x 6.69 x 4.33 Zoll

Physikalisches Design und Komponenten

  • Anschlüsse:
    • Eingang: Solar-MC4-Anschlüsse für Photovoltaik-Anlagen.
    • Ausgang: Versiegelte Steckverbinder für die Verbindung zum Wechselrichter.
  • Schutzvorrichtungen:
    • Unabhängige Sicherungen (15A) für jede PV-Anlage.
    • 63Ein Schaltschalter für die Hauptleistung.
    • 1000-Volt-Blitzschutzmodul.
  • Gehäuse:
    • Wasserdichte Schlösserschnalle und IP65-Gehäuse für die Außeninstallation.
    • Einführung von Erddraht für eine sichere Erdung.
    • Montagelöcher für eine einfache Montage an Wänden oder Rahmen.

Installation und Anwendung

  • Für:: Photovoltaikanlagen im Außenbereich in Wohn-, Gewerbe- und Industrieanlagen.
  • Optimierung der Verkabelung: Reduziert Kabelüberlastung und verbessert die Sauberkeit des Systems, wie der Vergleich vor und nach der Installation zeigt.

Sicherheit und Konformität

  • Er entspricht den internationalen Normen für den Schutz von PV-Systemen und die Umweltbeständigkeit.
  • Konzipiert, um Wartungsbedarf zu minimieren und gleichzeitig langfristige Zuverlässigkeit bei rauen Wetterbedingungen zu gewährleisten.

2-String-PV-Kombinationsbox 0
2-String-PV-Kombinationsbox 1

2-String-PV-Kombinationsbox 2
Hochspannungs-BlitzhalterDie Kombinationsbox für Solaranlagen ist mit einem professionellen Hochspannungs-Blitzschutz für Blitz- und Regenschutz ausgestattet.
2-String-PV-Kombinationsbox 3
IP65-SchutzniveauDie IP65-Schutzniveau gewährleistet Schutz vor Staub, Feuchtigkeit, Wasser, Regen, Schnee, Öl usw. Sie hält alle Ihre elektrischen Geräte trocken und sorgt für noch mehr Sicherheit auf Baustellen.
2-String-PV-Kombinationsbox 4
Ein durchdachter EntwurfDer Py-Kombinator verfügt über 6 x 15A Sicherungen für gute Strombegrenzungsmerkmale und eine hohe Brechfähigkeit.Schutz vor Kurzschlussfehlern.
2-String-PV-Kombinationsbox 5
Einfache und einfache VerbindungAlle Leitungen sind im Solarbreaker-Kombinator-Box vorverkabelt. sehr robust, um Ihre Solarpaneele zu verbinden, wodurch die Verbindung zu Ihrem Solarpanelsystem einfacher wird.Montagezubehör, das überall installiert werden kann.
2-String-PV-Kombinationsbox 6
Premium-ABS-MaterialDer Plattenwandverteiler besteht aus ABS-Material mit hoher Aufprallfestigkeit, guter Wetterbeständigkeit und starker Verschleißbeständigkeit.
2-String-PV-Kombinationsbox 7
Umfangreiche AnwendungDie Solarbremskombinatorbox ist ideal für fotovoltaische Stromerzeugungssysteme, die mit dem Netz verbunden sind und nicht mit dem Netz verbunden sind. Sie wird hauptsächlich mit Solarkollektoren in Bürogebäuden, Industriefabriken verwendet.Wohngebäude, Parkplätze usw.
2-String-PV-Kombinationsbox 8
2-String-PV-Kombinationsbox 9
2-String-PV-Kombinationsbox 10
2-String-PV-Kombinationsbox 11
2-String-PV-Kombinationsbox 12
2-String-PV-Kombinationsbox 13
2-String-PV-Kombinationsbox 14
2-String-PV-Kombinationsbox 15
2-String-PV-Kombinationsbox 16
2-String-PV-Kombinationsbox 17

Einzelheiten der Packung
2-String-PV-Kombinationsbox 18
2-String-PV-Kombinationsbox 19
2-String-PV-Kombinationsbox 20
2-String-PV-Kombinationsbox 21
Q1: Sind Sie eine Fabrik oder Handelsgesellschaft?
Wir sind eine Fabrik, die mehr als 10 Jahre Erfahrung in der Herstellung hat; starkes After-Sales-Service-Team und technische Unterstützung.
F2: Was ist die MOQ?Wir haben Vorräte und Halbfertigprodukte mit ausreichend Grundmaterialien für neue Proben und Bestellungen für alle Modelle, so dass kleine Bestellmengen akzeptiert werden, es kann Ihre requir.ment sehr gut erfüllen.
F3:Warum sind andere Preise viel günstiger?Wir versuchen unser Bestes, um sicherzustellen, dass unsere Qualität die beste bei gleichwertigen Preisen ist.
F4: Kann ich eine Probe zum Testen haben?
Ja, Sie sind herzlich eingeladen, Proben vor der Bestellung zu testen; die Bestellung der Proben wird in der Regel 2-3 Tage dauern.
F5:Kann ich mein Logo auf die Produkte hinzufügen?
Ja, OEM und ODM sind für uns erhältlich.
F6: Haben Sie Kontrollverfahren?
100%ige Selbstinspektion vor dem Verpacken.
2-String-PV-Kombinationsbox 22
